| 序号 | 项目 | 规格参数 | 备注 |
| 3.1 | 外形尺寸 |
1）机器长度：1200cm 2）机器宽度：250cm 3）机器高度：210cm |
可根据客户定制 |
| 3.2 | 机器重量 | ≈ 1800KG | |
| 3.3 | 机器颜色 | 电脑白烤漆、部分器件镀铬、或氧化处理 | |
| 3.4 | 使用环境要求 | 干净、洁净房 | |
| 3.5 | 电源需求 |
1）3相，380V±10%，50/60 Hz 2）机器左下方处外面留有 2M 长电源线，供外接工厂 电源用，接口为三角插头，可按要求接其它接口 |
|
| 3.6 | 机台功率 | 最大功率 6500W | |
| 3.7 | 气源需求 |
1）洁净压缩空气 min: ≧ 0.5-0.8MPa 2）耗气量：≈60L/min 3）气管接口：机器左下方处留有 2m 长白色直径为 ∅ 8 气管，在气管末端接有快速接头，用于外接工厂气源用 |
|
| 3.8 | 局部视觉 |
1）产能速度约：12张/分钟 2）卷膜尺度范围：卷料宽为：180cm—200cm 3）折叠后产品尺度范围：长15—40cm 宽12—20cm 4）传动方式：伺服电机+导轨 5）控制系统：采用人机界面操作设定，PLC编程控制 |
|
| 3.9 | 安全防护 |
1）紧急停止按钮。 2）机器互锁设计，保护装置作用 3）机器有任何错误或需要提醒操作者时，蜂鸣器报警工作，触摸屏有报警提示和操作方式 4）安全标识（触电、机械损伤等），危险区域警示 |
|
| 3.10 | 作业人员 |
1） 2名作业人员（产品装袋除外） |
| 序号 | 项目 | 规格参数 | 备注 |
|
4. 1 |
文件资料 |
机器操作说明书一份 |
电子档 |
|
4.2 |
培训内容 |
1） 设备的安装调校 2） 设备操作 3） 设备调校和参数设定 4） 设备维修 5） 设备常见故障排除 6） 其它注意事项 |
|
|
4.3 |
售后服务 |
壹年免费售后服务(非人为损坏引起的故障)，同时提供终身技术支持和服务。 |
| 序号 | 部件名称 | 规格品牌 | 数量 |
|
5.1 |
伺服电机 |
松下2000W |
4台 |
|
5.2 |
伺服电机 |
松下1000W |
6套 |
|
5. 3 |
气缸 | 亚德客 | 12个 |
|
5.4 |

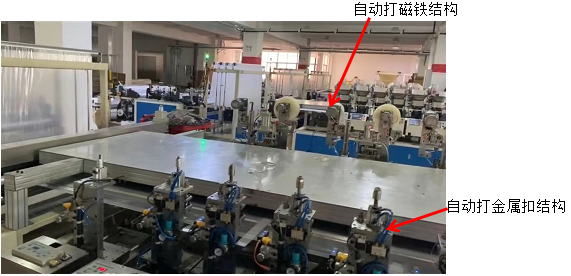

自动打磁铁结构 |
国产 |
3套 |
|
5.5 |
触摸屏 |
显控SK-070QE |
2台 |
|
5.6 |
PLC控制器 |
松下 |
4台 |
|
5.7 |
自动纠编系统 |
台湾 |
6个 |
| 5.8 | 自动打金属扣结构 | 国产 | 6套 |
| 5.9 | 热封边结构 | 国产 | 1套 |
| 5.10 | 伺服减速机 | 台湾SESAME 1:5 | 6台 |
| 5.11 | 导轨+滑块 | 上银 | 12套 |
